Cos'è il cuscinetto a rulli incrociati tipo SX? Occasioni e caratteristiche dell'applicazione - Conoscenza del settore

Cos'è il cuscinetto a rulli incrociati tipo SX? Occasioni e caratteristiche dell'applicazione

La struttura dei cuscinetti a rulli cilindrici incrociati è suddivisa in un anello esterno diviso e un anello interno nel suo complesso; L'anello esterno nel suo insieme, l'anello interno diviso e l'anello esterno e l'anello interno sono tutte e tre le forme, gli elementi volventi sono rulli cilindrici, che sono perpendicolari a 90 ° l'uno con l'altro Disposto nella pista a forma di V, i rulli sono separati da distanziatori. Questa struttura consente a un singolo cuscinetto di sopportare vari carichi come carico assiale, carico radiale e momento ribaltante. Allo stesso tempo, le dimensioni esterne sono miniaturizzate e il cuscinetto ha un'elevata rigidità, precisione di rotazione e capacità di carico del composito. È adatto per i giunti e le parti rotanti dei robot industriali, la tavola rotante del centro di lavoro, la parte rotante del manipolatore e le applicazioni di precisione come banchi da lavoro rotanti, macchinari medicali e strumenti di misura.

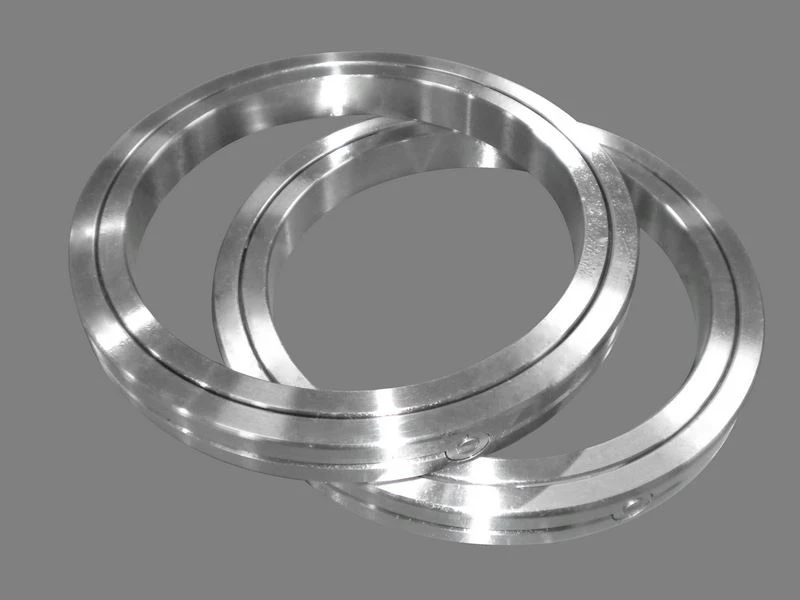

Tipo SX (anello interno integrato, anello esterno diviso, ultrasottile). A parità di diametro dell'albero, questo tipo ha una sezione trasversale inferiore rispetto al tipo RB. A causa del design ultrasottile, l'anello esterno e l'anello interno non hanno fori di montaggio, devono essere fissati dalla flangia e dalla sede di supporto durante l'installazione, che è adatto per applicazioni in cui l'anello interno ruota.

I principali modelli di cuscinetti a rulli incrociati SX comprendono:

Modello numero	Maindimensious						spalla altezza		Di base caricare valutazione assiale		Di base caricare valutazione radiale		peso
	Interno diametro	esterno diametro	Rullo intonazione cerchio diametro	larghezza	grasso buco	r	de	Di	Circa	Coa	Cr	Cor	Kg
	d	D	Dp	B/B1	S	r	de	Di	KN	KN	KN	KN	Kg
SX011814	70	90	80	10	1.2	0.6	79.5	80.5	18	60	12	30	0.3
SX011818	90	115	102	13	1.2	1	101.5	102.5	26	96	17	47	0.4
SX011820	100	125	112	13	1.2	1	111.5	112.5	28	106	18	52	0.5
SX011824	120	150	135	16	1.5	1	134.4	135.6	41	153	26	75	0.8
SX011828	140	175	157	18	1.5	1.1	156.3	157.7	64	237	41	116	1.1
SX011832	160	200	180	20	1.5	1.1	179.2	180.8	69	272	44	133	1.7
SX011836	180	225	202	22	2	1.1	201.2	202.8	98	381	63	187	2.3
SX011840	200	250	225	24	2	1.5	224.2	225.8	106	425	68	208	3.1
SX011848	240	300	270	28	2	2	269.2	270.8	149	612	95	300	5.3
SX011860	300	380	340	38	2.5	2.1	339.2	340.8	245	1027	156	504	12
SX011868	340	420	380	38	2.5	2.1	379.2	380.8	265	1148	167	563	13.5
SX011880	400	500	450	46	2.5	2.5	449	451	385	1699	244	833	24
SX0118 / 500	500	620	560	56	2.5	3	558.8	561.2	560	2538	355	1244	44

Luoyang Yujie Industry& Trade Co.Ltd situata nella città di Luoyang, una delle principali basi industriali pesanti in Cina.

Siamo specializzati nella produzione di cuscinetti, parti di macchine fuori standard, macchine utensili. Per i cuscinetti, possiamo offrire cuscinetti a rulli incrociati, cuscinetti volventi, cuscinetti YRT, cuscinetti a sezione sottile, cuscinetti a sfere, cuscinetti a sfere a gola profonda, ecc. Per le parti della macchina non standard, possiamo produrre ingranaggi, alberi, ruote dentate, stampi, rulli , puleggia, parti di macchine minerarie, ecc. come da disegno e requisiti del cliente. Per le macchine utensili, offriamo centro macchina verticale CNC, tornio orizzontale CNC, alesatrice e fresatrice a portale CNC, alesatrice a pavimento CNC e fresatrice.

Se hai interessi, non esitare a contattarci e accogliamo calorosamente clienti e amici che ci visitano
