Induzione Pignone

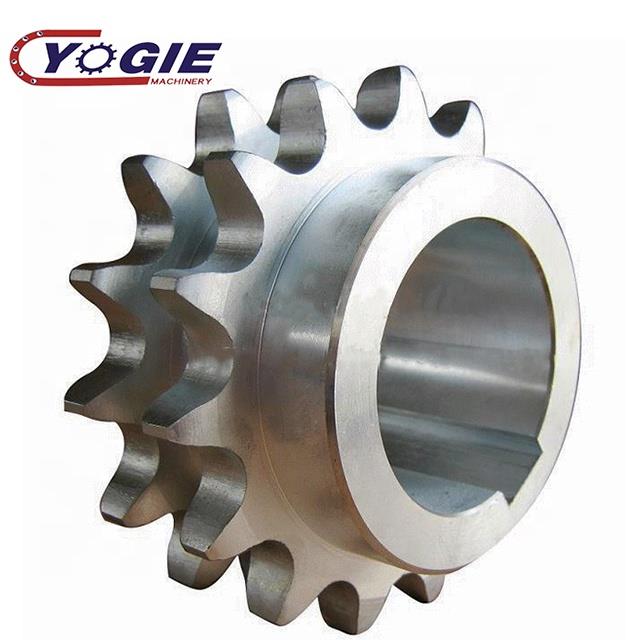

[pignone]: una ruota con un pignone a cremagliera per ingranare con un passo preciso su un collegamento a catena o cavo [ruota a catena]: un ingranaggio solido o a raggi e (rullo) La catena si impegna per trasmettere il movimento.
I pignoni sono ampiamente utilizzati nella trasmissione chimica, macchinari tessili, trasformazione alimentare, strumentazione, macchine petrolifere e altre industrie.
introduzione
Formula di calcolo dei parametri del pignone:
Diametro del cerchio di indicizzazione: d = p / sin (180 ° / z) p = passo
Cerchio superiore del dente (diametro esterno): D = p × (0,54 + lettino 180 ° / z)
Passo pignone comune:
3/8 = 9.525 1/2 = 12.7 5/8 = 15.875 3/4 = 19.05
3 punti 4 punti 5 punti 6 punti
Diametro del cerchio di indicizzazione: d = p / sin (180 ° / z)
Diametro del cerchio del dente: dmax = d + 1,25p-d1
dmin = d + (1-1.6 / z) p-d1
Diametro della radice del dente: df = d-d1
Nota: passo della catena p
z Denti del pignone
diametro del rullo catena d1
L'algoritmo più semplice è {? Minuti} = diametro del cerchio in divisione diviso per {numero dente + 2}
Modello pignone: incluso pignone non standard (personalizzato secondo i disegni del cliente), pignone standard (standard americano e metrico).
Materiale comune pignone: C45
Metodi di lavorazione comunemente utilizzati per pignoni: trattamento di tempra, trattamento di annerimento della superficie.
Principi generali per la selezione dei denti del pignone:
19 denti o più
Viene generalmente utilizzato per pignoni attivi che funzionano a velocità media e alta in condizioni operative normali.
17 denti
Solo per pignoni attivi a passo ridotto.
23 denti o più
Consigliato per situazioni di impatto. Quando il rapporto di velocità è basso, l'uso di un pignone con numero di denti elevato può ridurre notevolmente la rotazione dell'i-link, il carico di trazione della catena e il carico del cuscinetto.
Design strutturale
1. Profilo del dente del pignone Il profilo del pignone deve garantire che la catena entri ed esca dalla rete in modo uniforme ed economico, riduca al minimo l'impatto e lo sforzo di contatto del collegamento a catena durante la maglia ed è facile da elaborare.
Il profilo del dente comunemente usato alla fine di un pignone è costituito da tre segmenti di archi aa, ab, cd e un segmento di retta bc. La forma del dente viene elaborata da strumenti standard. Non è necessario disegnare la forma del dente finale sul disegno di lavoro del pignone. È necessario solo indicare "la forma del dente è prodotta secondo 3RGB1244-85" sul disegno. Fare riferimento al relativo manuale di progettazione per le sue dimensioni. Il calcolo dei parametri è stato menzionato in precedenza, senza ripetere la descrizione!
Struttura pignone
La Figura 3 mostra quattro strutture pignone comunemente usate. Il pignone di piccolo diametro è generalmente realizzato nel suo insieme (Figura 3a), il pignone di medio diametro è principalmente realizzato come un raggio. Realizzato in un tipo combinato (Figura 3d), in questo momento la corona dentata e il nucleo della ruota possono essere realizzati con materiali diversi! Ad esempio, C45, acciaio inossidabile e altri materiali.
3. Materiale pignone
Il materiale del pignone dovrebbe garantire che i denti abbiano una forza e una resistenza all'abrasione sufficienti, quindi la superficie del dente del pignone è generalmente trattata termicamente per ottenere una certa durezza.
