1. Ruolo:
l'albero scanalato è una trasmissione meccanica e le chiavi della pace, le chiavi semicircolari, come il ruolo della rampa, stanno passando la coppia meccanica.
2. Struttura:

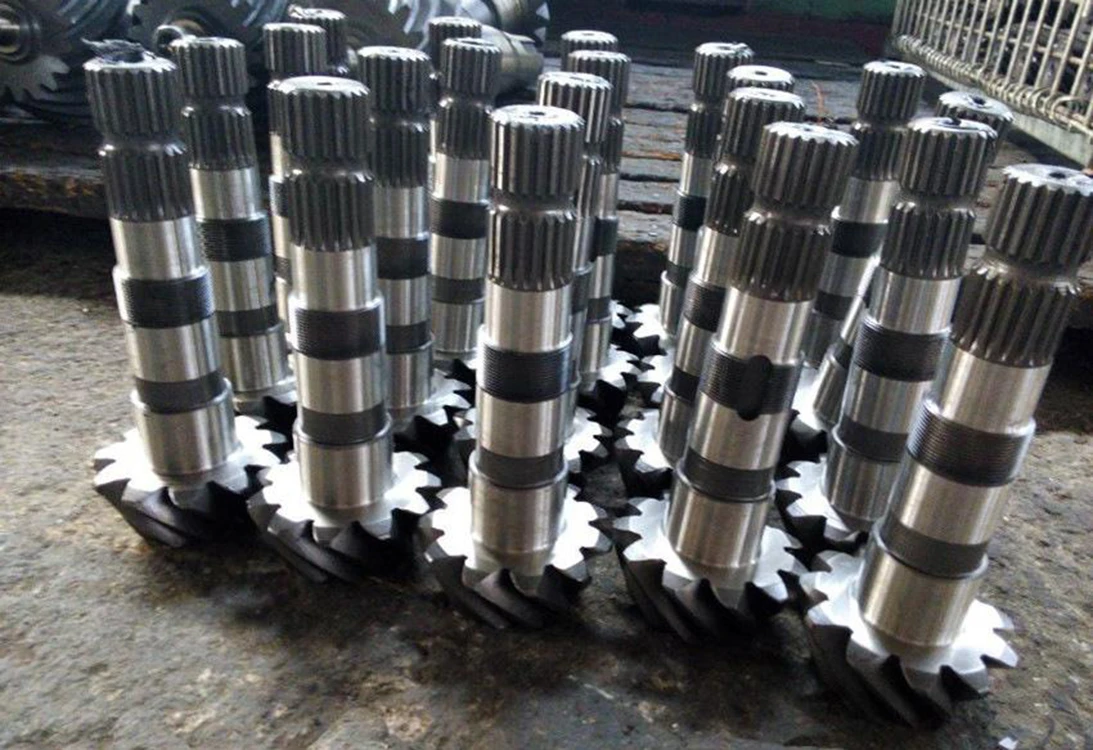

C'è una chiavetta longitudinale sulla superficie esterna dell'albero e l'elemento rotante sull'albero ha anche una chiavetta corrispondente, che può mantenere l'albero in rotazione sincrono. Durante la rotazione, alcuni possono anche effettuare uno scorrimento longitudinale sull'albero, come gli ingranaggi del cambio di trasmissione.
3. Applicazione:
nel freno, nel meccanismo dello sterzo. C'è anche un albero retrattile composto da tubi interni ed esterni. Il tubo esterno ha denti interni e il tubo interno ha denti e manicotti esterni. In uso, può estendersi e ritrarsi in direzione longitudinale mentre trasmette la coppia di rotazione.
4.Materiale: 40Cr
5. Trattamento termico. Durezza superficiale temprata HRC45--50
Tipi comuni di alberi scanalati Alberi scanalati Esistono due tipi di alberi scanalati rettangolari e alberi scanalati ad evolvente.
Gli alberi scanalati sono ampiamente utilizzati negli alberi scanalati, mentre gli alberi scanalati ad evolvente sono utilizzati per carichi elevati. Maglie di alta precisione e dimensioni elevate. Gli alberi scanalati rettangolari sono comunemente usati in aerei, automobili, trattori, produzione di macchine utensili, macchine agricole e trasmissioni meccaniche generali.
A causa del lavoro multidente dell'albero scanalato rettangolare, la capacità del cuscinetto è elevata, la neutralità e la guida sono buone e la sua radice del dente poco profonda può ridurre la sua concentrazione di sollecitazioni. Inoltre, la resistenza dell'albero e del mozzo dell'albero scanalato è indebolita e la lavorazione è più conveniente.
Una maggiore precisione può essere ottenuta con il metodo di macinazione. Gli alberi scanalati ad evolvente vengono utilizzati per carichi elevati, elevata precisione di centraggio e maglie di grandi dimensioni. Le sue caratteristiche: il profilo del dente è ad evolvente, quando caricato con forza radiale sui denti, può svolgere un ruolo autocentrante, in modo che i denti siano distribuiti uniformemente, elevata resistenza e lunga durata, stessa tecnologia di lavorazione e ingranaggi, facile da ottenere alta precisione e intercambiabilità.
