Il serraggio è una parte importante del processo di serraggio del pezzo. Dopo il posizionamento il pezzo deve essere generato da una certa forza di serraggio, il pezzo premuto sull'elemento di posizionamento, in modo che mantenga una posizione di posizionamento accurata, non sarà dovuto alla forza di taglio, alla gravità del pezzo, alla forza centrifuga del tornio CNC o alla forza inerziale e simili Cambiamenti di posizione e vibrazioni per garantire la precisione della lavorazione e il funzionamento sicuro. Il meccanismo che genera la forza di serraggio è chiamato dispositivo di serraggio.

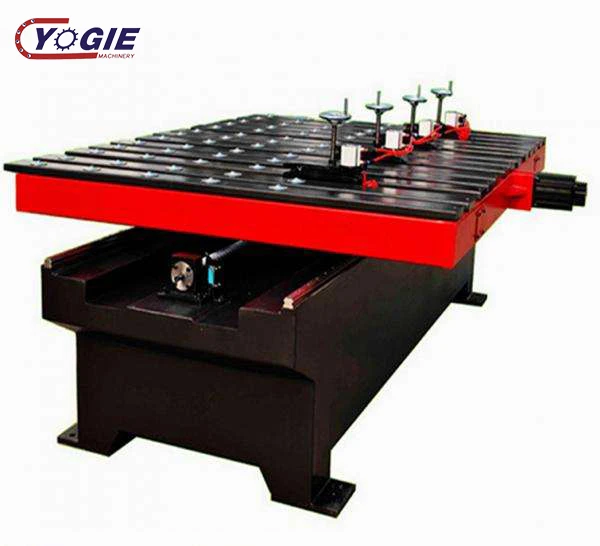

Utensili per fresatrici CNC
A) i requisiti di base del dispositivo di serraggio dovrebbero avere
(1) il processo di serraggio è affidabile, non cambia la posizione corretta occupata dal posizionamento del pezzo.
(2) la dimensione appropriata della forza di serraggio, è necessario garantire che il pezzo in lavorazione della sua posizione stabile, piccole vibrazioni, ma anche per rendere il pezzo in lavorazione non produrrà un'eccessiva deformazione di serraggio.
(3) Funzionamento semplice e conveniente, risparmio di manodopera e sicurezza.
(4) buona struttura, la struttura del tornio CNC nodoso e sforzarsi di semplice, compatto, facile da produrre e riparare.
B) la direzione della forza di serraggio e la scelta del ruolo dei punti
(1) La forza di serraggio deve essere verso il riferimento di posizionamento principale. Il pezzo è forato e / 4 superficie ha requisiti di verticalità, quindi lavorazione su una superficie come superficie di base di posizionamento principale, la forza di serraggio F, la direzione dovrebbe essere / 4 superficie. Se la forza di serraggio viene modificata sulla superficie B, a causa dell'errore dell'angolo tra il lato del tornio CNC e la superficie inferiore B, la posizione di posizionamento del pezzo in lavorazione viene danneggiata durante il serraggio, il che influisce sulla perpendicolarità tra il foro e la superficie 4. Fabbrica di torni CNC
(2) Il punto di applicazione della forza di serraggio deve trovarsi all'interno dell'area portante dell'elemento di posizionamento e vicino al centro geometrico dell'elemento di supporto. Forza di serraggio che agisce sulla superficie del cuscinetto, portando all'inclinazione e al movimento del pezzo, distruggendo il posizionamento del pezzo.
(3) La direzione della forza di serraggio dovrebbe essere utile per ridurre le dimensioni della forza di serraggio. Una foratura del foro, forza di serraggio Lu J e forza di taglio assiale F. , La stessa direzione della gravità del pezzo C, la forza di serraggio richiesta per il processo è minima.
(4) La direzione della forza di serraggio e il punto di azione devono essere applicati alle parti del tornio CNC della direzione rigida e alle parti migliori. La rigidità assiale del manicotto a parete sottile è migliore di quella della direzione radiale e la forza di serraggio deve essere applicata nella direzione assiale. Quando il corpo della scatola a parete sottile è bloccato, dovrebbe agire sul bordo convesso del tornio CNC solo con buone proprietà di fabbrica. Senza la flangia, il serraggio a punto singolo può essere modificato in bloccaggio a tre punti.
(5) il punto di forza di serraggio deve essere il più vicino possibile alla superficie del pezzo. Per migliorare la rigidità delle parti di lavorazione del pezzo, per prevenire o ridurre le vibrazioni del pezzo, la forza di serraggio deve essere il più vicino possibile alla superficie di lavorazione. Il serraggio della forcella, la forza di serraggio principale F: L'azione verticale sul posizionamento principale della superficie di base, vicino alla superficie di lavorazione al supporto ausiliario, l'applicazione di una forza di serraggio ausiliaria adatta a pochi, può migliorare la rigidità di montaggio del pezzo.
C) la dimensione stimata della forza di serraggio
La dimensione della forza di serraggio sull'affidabilità dell'installazione del pezzo, della deformazione del tornio CNC del pezzo e del fissaggio, la complessità del meccanismo di serraggio ha un ottimo rapporto. Durante la lavorazione, il pezzo in lavorazione dalla forza di taglio, la forza centrifuga, la forza inerziale e il ruolo della gravità del pezzo stesso. Tornio CNC generale che lavora in fabbrica pezzi di piccole e medie dimensioni, la forza di taglio (Moment) gioca un ruolo decisivo. Quando si lavorano pezzi pesanti e di grandi dimensioni, è necessario considerare l'effetto della gravità dei pezzi. Pezzi in condizioni di lavorazione ad alta velocità, non è possibile ignorare la forza centrifuga o la forza inerziale sull'effetto di serraggio. Inoltre, la forza di taglio stessa è un carico dinamico, che varia anche durante il processo di lavorazione. La dimensione della forza di serraggio è anche correlata alla rigidità del sistema di processo e all'efficienza di trasmissione del meccanismo di serraggio. Pertanto, il calcolo della forza di serraggio è una questione molto complicata, che può essere stimata solo approssimativamente. Per semplicità, quando si determina la forza di serraggio a bassa velocità, si può considerare solo l'influenza della forza di taglio (momento) sul serraggio. Si presume che il sistema di processo del tornio CNC sia rigido e che il processo di taglio sia regolare. Secondo il processo di serraggio Tight lo stato istantaneo più sfavorevole, secondo il principio del bilanciamento statico per trovare la dimensione della forza di serraggio, e quindi moltiplicato per il fattore di sicurezza come l'effettiva forza di serraggio CNC richiesta, cioè
Fj = kF
Dove Fj - l'effettiva forza di serraggio richiesta;
F- In determinate condizioni, secondo l'equilibrio statico della forza di serraggio calcolata;
Okay- fattore di sicurezza, considerando le variazioni della forza di taglio e la deformazione del sistema di processo e altri fattori, generalmente prendere A due 1,5-3.
L'applicazione effettiva non è un tornio a controllo numerico La fabbrica di torni CNC ha bisogno di calcolare la forza di serraggio, meccanismo di serraggio manuale generalmente basato sull'esperienza o analogia per determinare la forza di serraggio. Se è necessario un calcolo più accurato della forza di serraggio, è possibile utilizzare il metodo sopra riportato per calcolare la dimensione della forza di serraggio.
